Trimaster -Odomètre ---> Le COPIPRO2

[jeffdu31]

Amis raideurs bonjour et meilleurs voeux pour 2017


J'ai développé ce ce produit suite à des discussions multiples lors de raids en 2CV


Le COPIPRO 2 est utilisé depuis 2013 sur une trentaine de véhicules

Merci à ceux qui ont "essuyé les plâtres" avec les premiers protos

Le premier lot (30 exemplaires) est terminé et livré

Je souhaite relancer une production mais il faut un minimum de volume

Qu'est ce que le COPIPRO ?

- c'est un odomètre, un tripmaster, un compteur kilométrique, comme un TERRATRIP (marque déposée)

- la résolution de l'affichage est de 10 mètres, la précision de mesure est de l'ordre du mètre (des essais et constats ont monté que sur un COPIPRO bien étalonné l'erreur était inférieure à 500m pour 100km parcourus)

- il est équipé de deux lignes d'afficheurs à LED de 14mm de haut haute luminosité, très lisibles même en plein soleil

- la première ligne indique le "partiel" (distance entre 2 lignes du roadbook)

- la seconde ligne indique le "total" (la longueur de l'étape du jour)

- un clavier permet de commander les remises à zéro des deux compteurs, de paramétrer l'étalonnage et autres fonctions

- la mesure se fait par l'intermédiaire d'une sonde inductive placée sur l'une des roues du véhicule (possibilité d'utiliser une sonde Terratrip installée sur le câble de compteur)

- le COPIPRO est fourni avec une sonde de mesure (pas de supplément contrairement à d'autres produits similaires)

- le COPIPRO est fourni avec un connecteur pré-câblé

- le boitier est réalisé en ABS en impression 3D, solidité, gain de poids (le poids est notre ennemi, il pèse214g) et d'encombrement

Pourquoi choisir le COPIPRO ?

- c'est un produit éprouvé n'ayant depuis 4 ans rencontré aucun problème majeur

- c'est un produit issu d'une conception collaborative

- Le produit est disponible en "open source" depuis le 01/01/2017 (prépa en cours, j'en ai plus ds la tête que sur le papier, c'est pas facile)

- c'est un produit évolutif (dans certaines limites) en fonction du retour des utilisateurs

- c'est un produit qui n'est pas réservé à la Deuche (il est adapté à tout type de véhicule)

- Il est compatible avec les dispositifs de commande à distance et les sondes de compteur, japonaises de la gamme Terratrip

- le COPIPRO peut aussi servir aux amateurs de "rallyes de régularité", une option est disponible sur demande

- la maintenance est gratuite (hors frais de port)


Les prix :

Le COPIPRO est livré avec la sonde, le connecteur pré-câblé, le mode d'emploi

- Modèle "basic" (vitesse + total) : 200€ + 10€ de port

- Modèle "speed" (vitesse + total/vitesse) : 220€ +10€ de port

Il est bien entendu que ce prix sera réduit dans le cadre de la "boutique Poussières de Pistes" si je suis accepté


On en parle ici :

http://deuchewear.flatnroll.com/forum/v ... 4550#54550" onclick="window.open(this.href);return false;

http://fddp.forumactif.org/t3179-copipr ... o-portugal" onclick="window.open(this.href);return false;

http://yellowdesertteam.blogspot.fr/" onclick="window.open(this.href);return false;

et aussi sur facedebook, taper "peter pan production organisation"


Merci aux Belgicains, Helvetes, Bataves de relayer ce message


Contact : [email protected]


A+

[takata6]

Merci Jeff pour ce partage.

C'est bien pensé, chapeau pour la mise au point de ce matériel !

[jeffdu31]

Il n'y a pas de traitement différent entre trelle et deuche

Amis "trellistes"ayez confiance
Le monde de la deuche raid à fait confiance à ce produit, pourquoi pas vous
Je suis prêt à proposer un exemplaire en test pour qui voudra (disponible sous 15 jours)
Donc, après cet essai
- toute demande émanent d'un véhicule participant à un raid
- justifiant son inscription avec un numéro d'équipage

Bénéficiera d'un tarif promotionnel, reduc de 20%
Mon objectif est de relancer une production, ce qui représente un investissement en termes de commandes de composants et autres
Le délai, une fois la production redémarrée sera de 4 semaines maximum à compter de la réception du paiement
Les conditions sont les suivantes
- 50% à la commande encaissés immédiatement
- 50% à la livraison encaissé le jour du départ du coloissimo

Le produit est fiable, éprouvé
La maintenance est gratos, à vie hors frais de port
Le SAV est dispo en ligne autant que de faire se peut

A bientôt

[jeffdu31]

Salut

Je relaye mon dernier message sur les forums de deuche
______________________________________________________________________
Merci à tous pour votre soutien et votre confiance

Suite aux différents posts je viens de relancer la production
Dans un souci constant d'amélioration de la qualité du produit et de la satisfaction des utilisateurs le produit et les moyens de production ont évolué :
-le boitier est maintenant réalisé en impression 3D en ABS, plus de vis autotaraudeuses qui fragisilent la matière, plus d'usinage "façon façon" d'un boitier du commerce. Le boitier est fait sur mesure et équipé d'inserts en laiton pour toute la visserie
- le gain de poids est de 40% par rapport aux précédents modèles (on s'en fou yaka maigrir)
- Les circuits imprimés sont réalisés en usine certifiée ISO9001 en double face avec trous métallisés, ils sont protégés d'usine par un vernis "tropicalisé" afin de limiter au maximum les risques de corrosion, une seconde couche est appliquée après soudure des composants avant livraison
- les composants sont soudés avec un produit "lead free", c'est bon pour la planête
- la soudure des composants n'est plus effectuée à la mano mais dans un four à refusion avec un profil de température contrôlé par microprocesseur de façon à garantir l'absence de stress thermique des composants ainsi qu'une qualité de soudure optimale
- chaque circuit est contrôlé au microscope après soudure
- le banc de test a été amélioré afin de valider au mieux les performances, fonctionnalités du bidule avant livraison
--un test de compatibilité électromagnétique est effectué une fois le produit fini avec un pistolet produisant des décharges similaires à une étincelle de bougie
- la robustesse du produit a été renforcée, protection contre les erreurs de câblage, protection EMC aussi bien en terme d'émissivité que de susceptibilité
- Le nombre de fournisseurs à été réduit à 3 au lieu de 8 au préalable, ça c'est pour moi en terme de réduction des coûts
- Dès le début de production de ce second lot le COPIPRO sera livré avec une facture mentionnant une "garantie à vie" et une maintenance incluse dans le prix d'achat, les conditions seront précisées sur la facture
- Les prix hors promo sont inchangés, je réduis les coûts de production afin d'opérer en règle vis à vis de l'administration sans augmenter le prix de vente
- en tant qu'entreprise indépendante maîtrisant l'ensemble du processus de fabrication nous assurons que le COPIPRO est conforme à la directive CE et est également conforme aux directives ROHS (produits toxiques) de la communauté européenne
- l'ensemble du produit est assemblé en France, YES !!!!!
- le produit reste "friendly" et dispo en open source sous peu
___________________________________________________________________________________________________________________

[jeffdu31]

Salut à tous

La production a été relancée
Si certains sont intéressés, merci de me contacter en MP

[takata6]

Merci pou l'info

Bête question, en deuche quelle astuce de sioux avez vous pour placer/fixer la sonde ?

[Laurent 44]

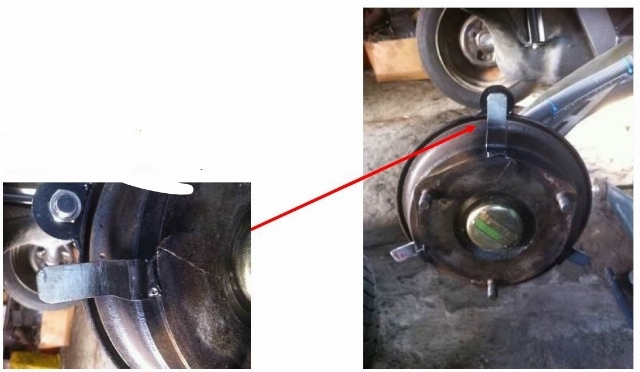

On fixe un plat sur le bord du tambour et le support de sonde sur la partie fixe AR.
Tu peux faire le même montage sur les 4L.
Je mettrai des photos lundi,je suis en vacances à Prague.


Laurent

[jeffdu31]

Et voilà, on peut faire la même chose sur n'importe quel essieu à tambours

Il y a bien sûr d'autres montages possibles.
sur un 4x4 on peut mettre la cible sur l'arbre de transmission en sortie de BT et la sonde montée sur une patte en fer plat fixée sur la BT
sur la 2cv en sortie de boite avec la cible sur le cardan avec la sonde montée sur une patte fixée à l'étrier de frein
....
Il suffit d'un peu d'imagination

[Laurent 44]

L'idéal sur une roue AR!!


Laurent

[takata6]

Oui, c'est ce qu'on a généralement sur quatrelle aussi
